为提高居民建筑安全意识，加强居民自建房选址、结构、施工、使用安全，保障人民生命与财产安全，预防居民自建房安全事故发生，由湖南省科协、省地震局联合主办，湖南科技报刊有限责任公司及相关市州应急管理局、地震局、住房与城乡建设局协办，在科普湖南开展“居民自建房安全知识系列科普”，持续更新！
我们将为大家提供居民自建房设计图，为安全修筑自建房保驾护航！
本套图纸由湘西自治州地震局提供，设计达到抗震设防6度，请参考使用。

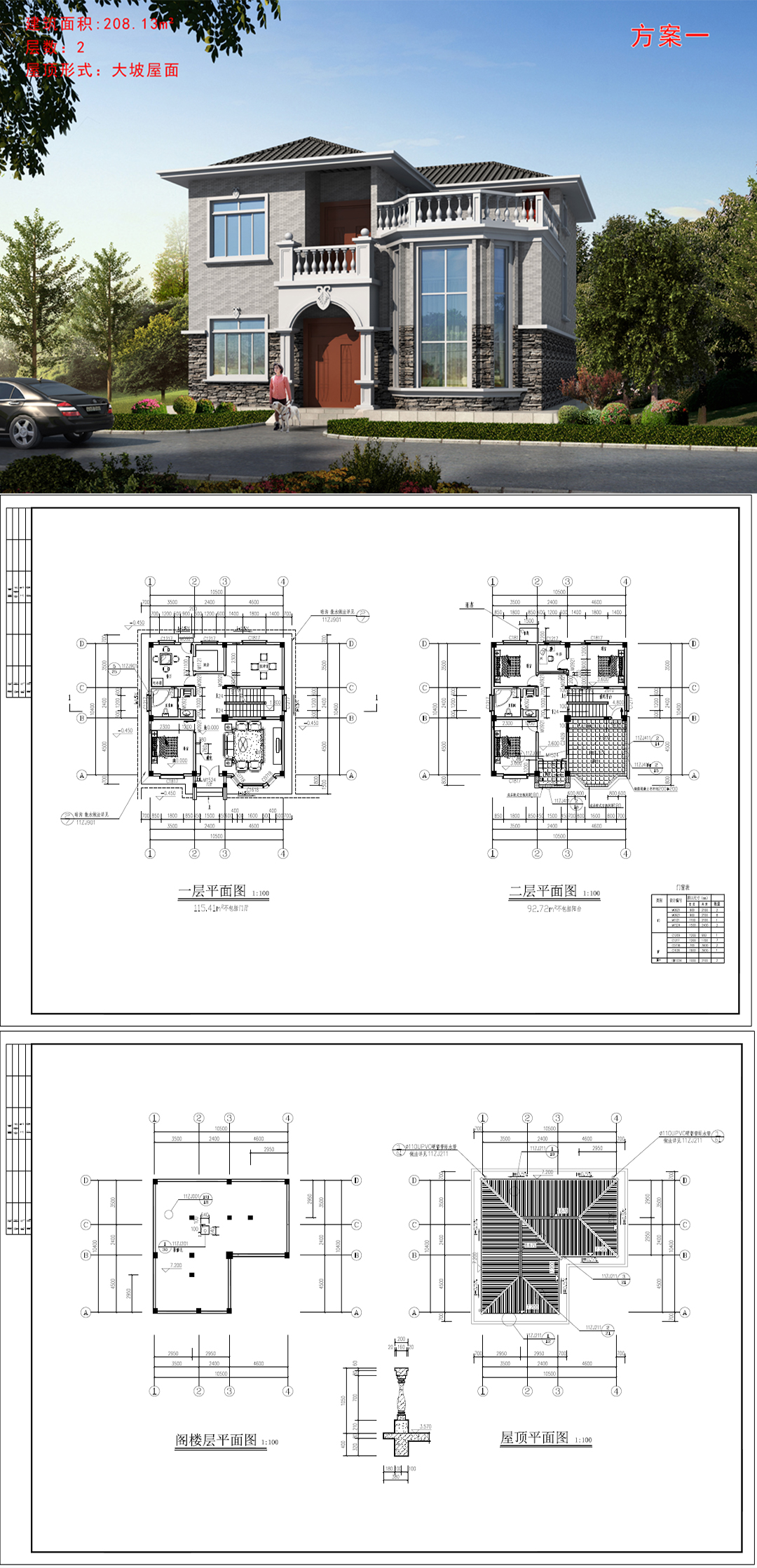

户型一：
户型一建筑面积208.13平方米，建筑结构形式为框架结构，建筑层数为2层。
本方案建筑立面构成形式主要采用墙漆和文化石相互交错的形式；屋顶采用坡屋面。建筑风格整体以现代与地方特色相结合。
本方案共有5间卧室1间书房1间客厅1间厨房，完全满足一家人的居住另外在2层设计了阳台和露台，供居住者享受生活。

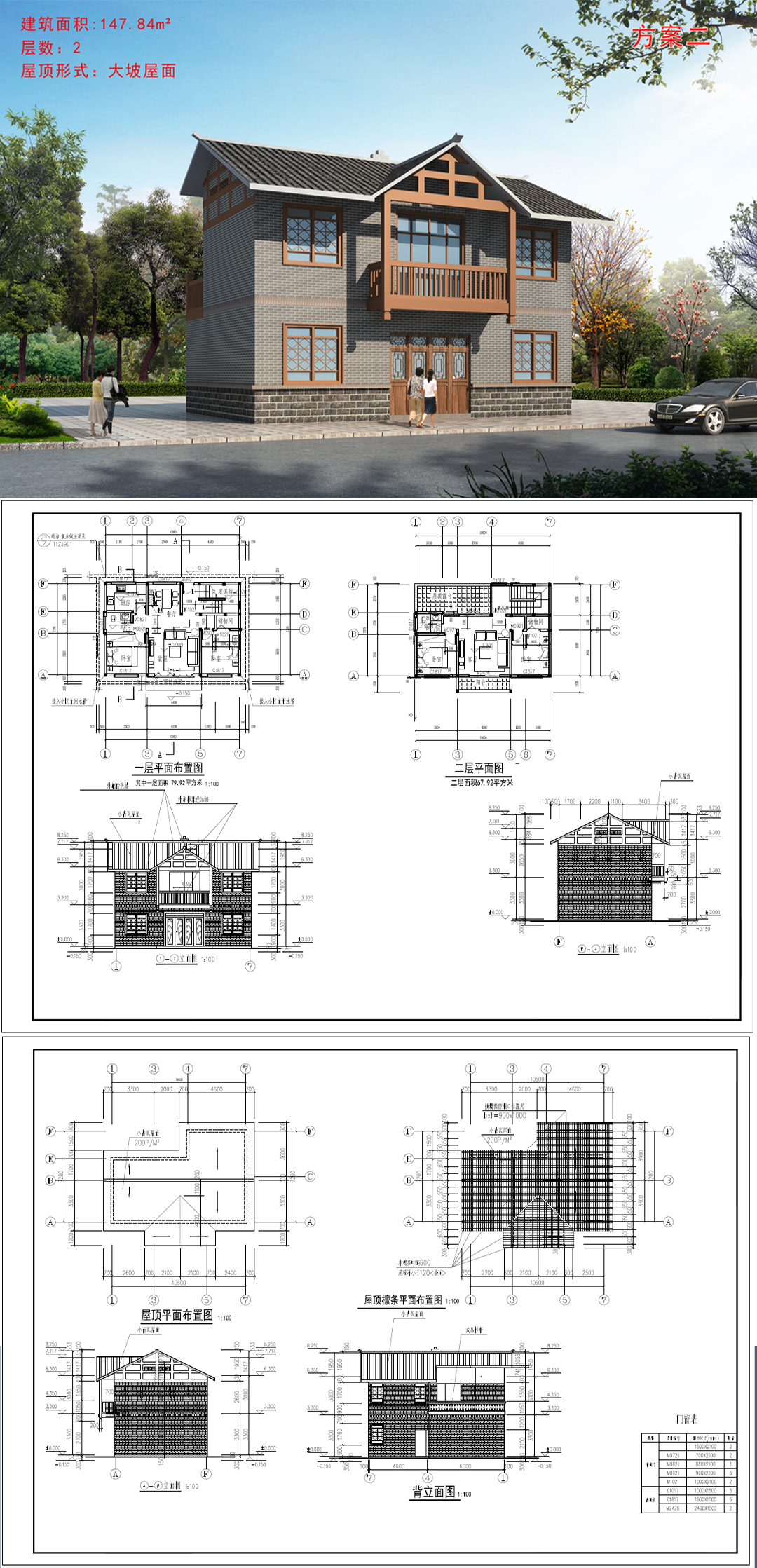

户型二：
户型二建筑面积为147.84平方米，建筑结构形式为砖混结构，建筑层数为2层。
本方案建筑立面设计结合当地特色，采用以小青瓦和小青砖的组成形式，就地取材。屋顶设计为大坡屋面。
本方案设计4间卧室，2间客厅，1间厨房和1间餐厅，完全满足居民生活。另外在在2层中部设计了外凸的民族特色阳台，一可供居住者乘凉，晒洗衣物，二提升了房屋的整体性。

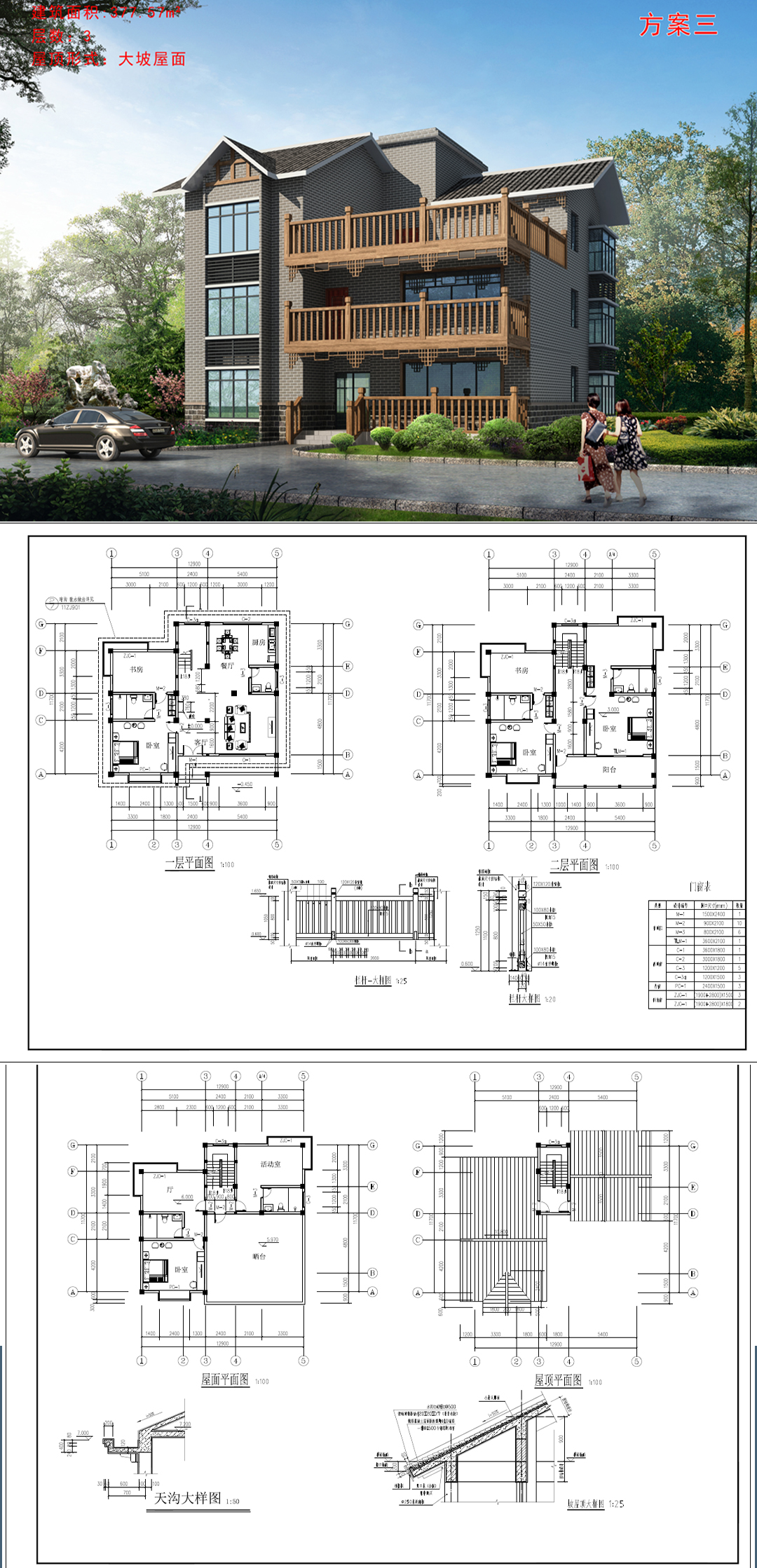

户型三：
户型三建筑面积为377.57平方米，建筑结构形式为框架结构，建筑层数为3层。
本方案建筑立面采用小青瓦和小青砖飘窗的外立面形式，屋顶采用坡屋面。
本方案有4间卧室，2间书房，2间活动室，1间厨房1间客厅，完全满足全家生活娱乐。建筑风格整体采用现代与地方特色相结合。建筑物每层单独设计了1个阳台，供每层楼居住者使用，互不干涉，很好的保护了每层居住者的隐私。

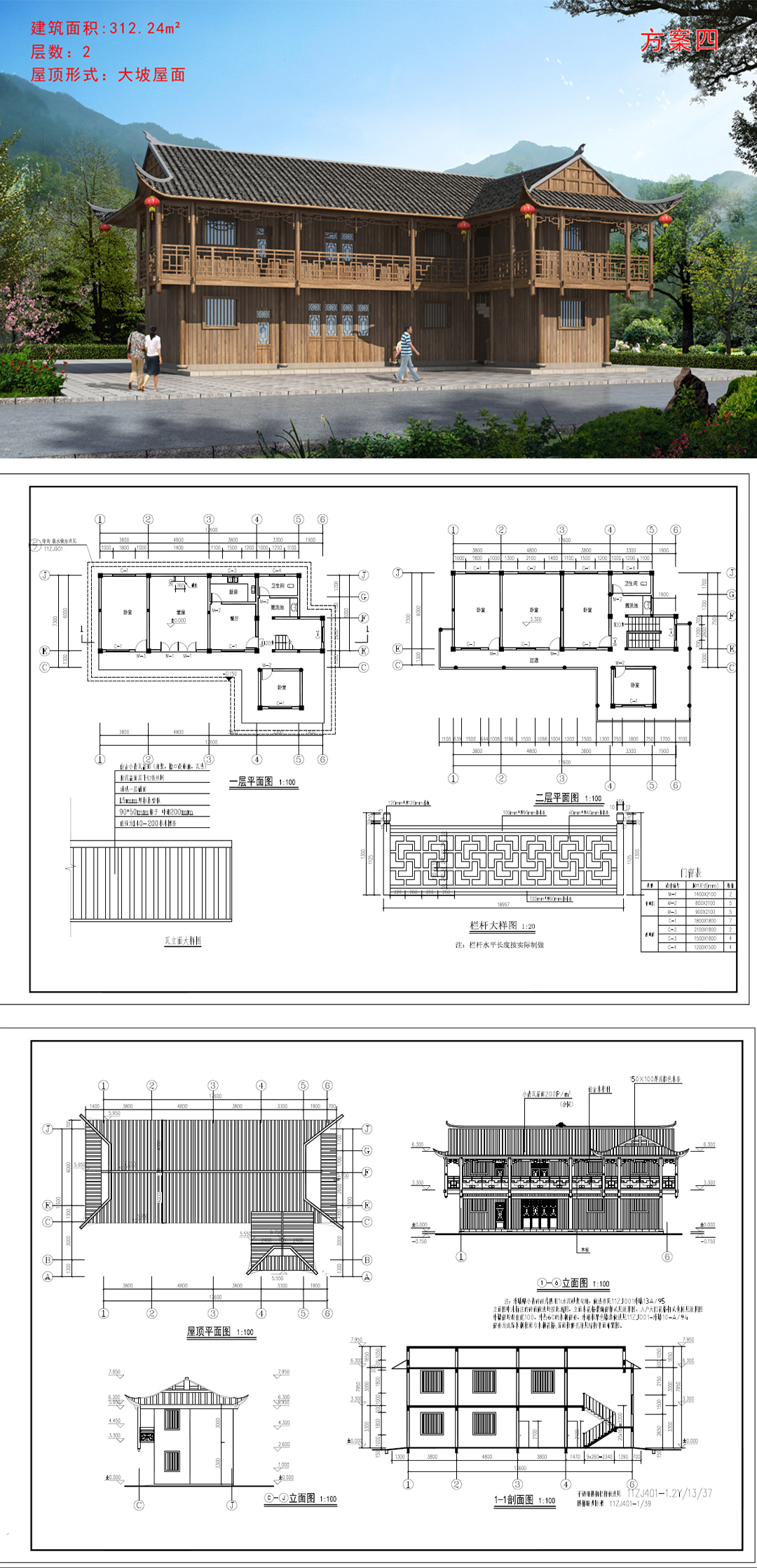

户型四：
户型四建筑面积为312.24平方米，建筑结构形式为框架结构，建筑层数为2层。
本方案建筑立面设计充分结合了当地仿古建筑特点，融合了仿古栏杆，吊金瓜，板凳挑转角楼，翘脚等元素，增加了建筑物外立面的表现形式；屋顶采用坡屋顶。
本方案有6间卧室，1间客厅，1间厨房，完全满足一家人生活，内部每一部分空间都得到了充分利用。

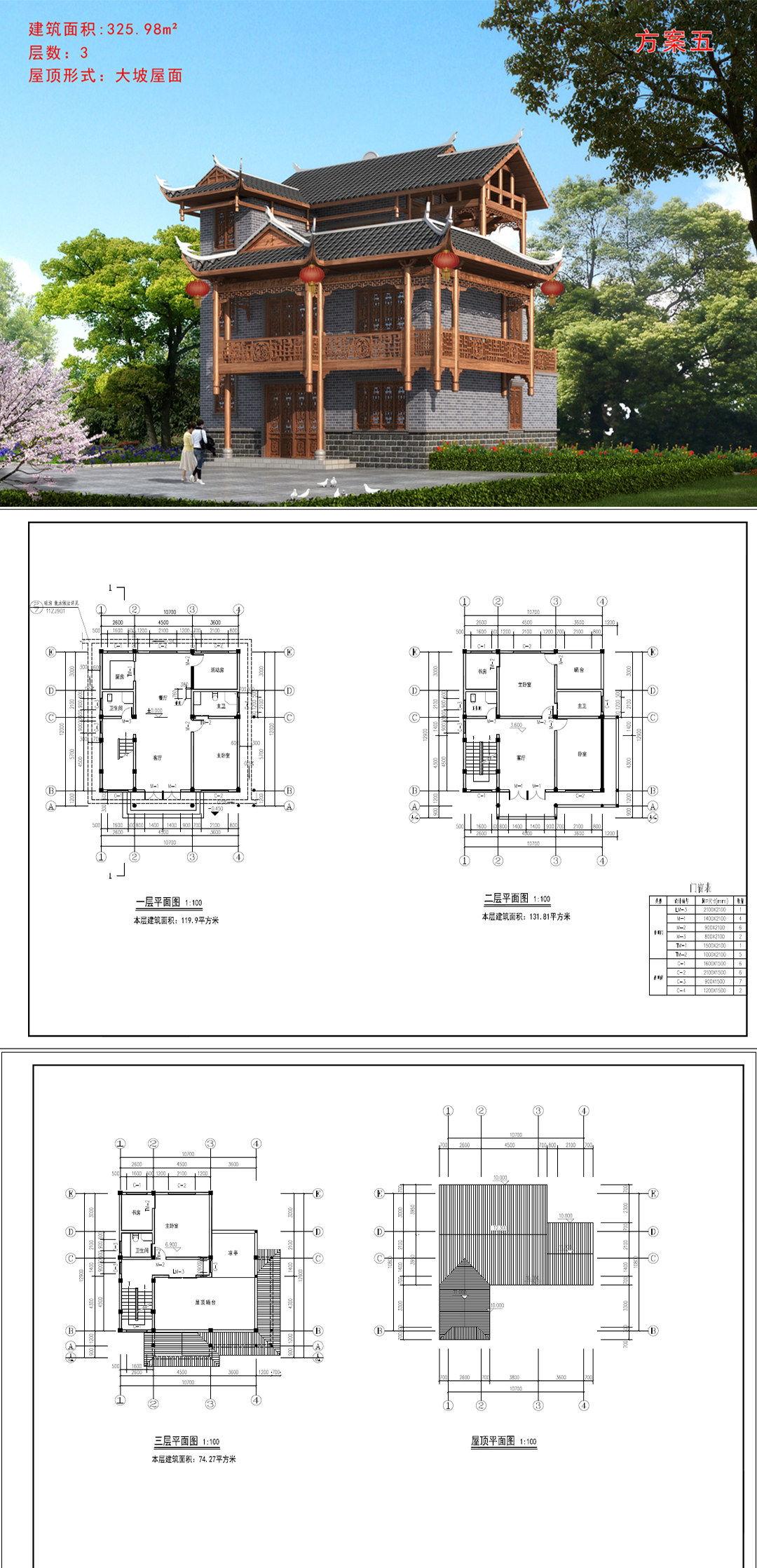

户型五：
户型五建筑面积为325.98平方米，建筑结构形式为框架结构，建筑层数为三层。
本方案建筑立面以小青瓦和小青砖为主基调的同时加入了仿古栏杆，吊金瓜，翘脚仿古门窗等地方元素，充分体现了地方特色，就地取材；屋顶为大坡屋面。
本方案有4间卧室，其中2间卧室带有书房，2间客厅，1间厨房和1间餐厅，主卧都带有单独卫生间。2层设计了阳台，3层设计了露台，供居住者生活娱乐使用。内部每一寸空间都进行了充分利用。

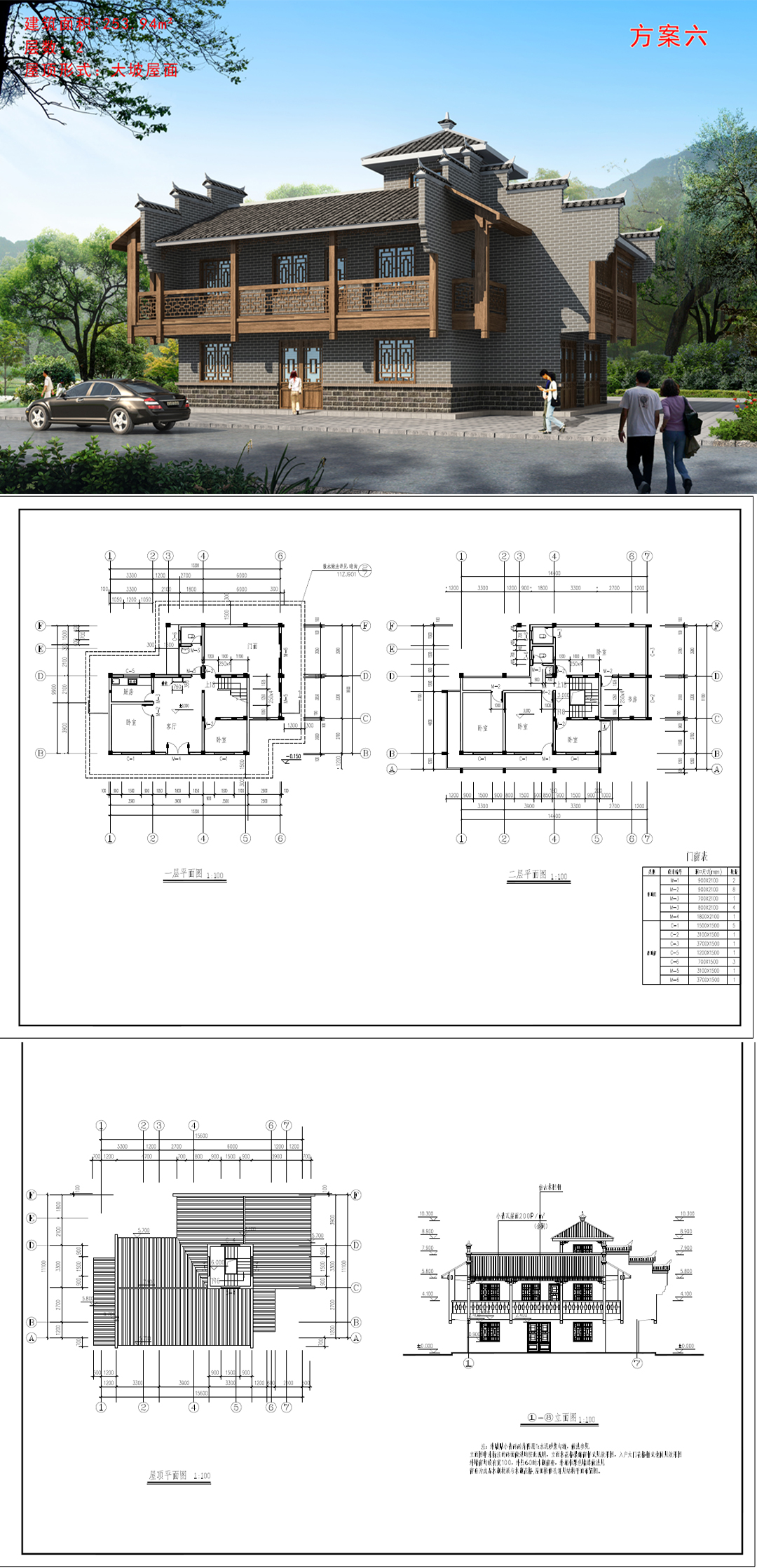

户型六
户型六建筑面积为253.94平方米，建筑结构形式为框架结构，建筑层数为2层。
本方案建筑立面主要采用铺设小青瓦和小青砖的形式，再增设仿古栏杆，吊金瓜马头墙，仿古门窗等民族特色元素，充分体现地方特色；屋顶采用坡屋面。
本方案有7间卧室1间厨房1间客厅，同时考虑到临街面设计了两间门面建筑整体风格以地方特色为主。

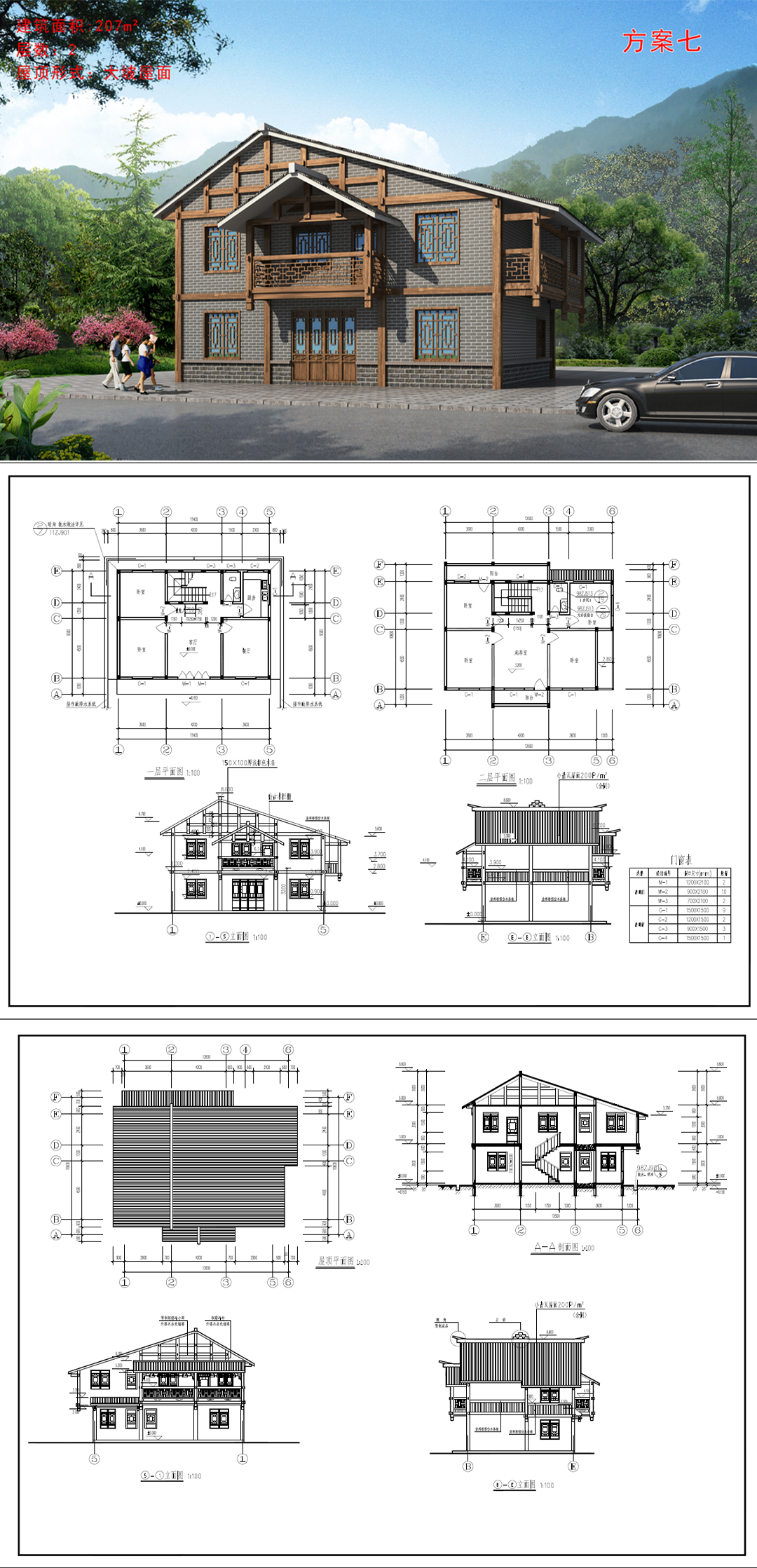

户型七
户型七建筑面积为207平方米，建筑结构形式为砖混结构，建筑层数2层。
本方案建筑立面以小青瓦和小青砖，仿古栏杆，吊金瓜马头墙，仿古门窗为主要组成，充分体现地方特色，屋顶采用坡屋面。
本方案有6间卧室，2间客厅，1间厨房，2间卫生间，2楼中部和侧面均设计了阳台，充分考虑了居住者居住的舒适性。

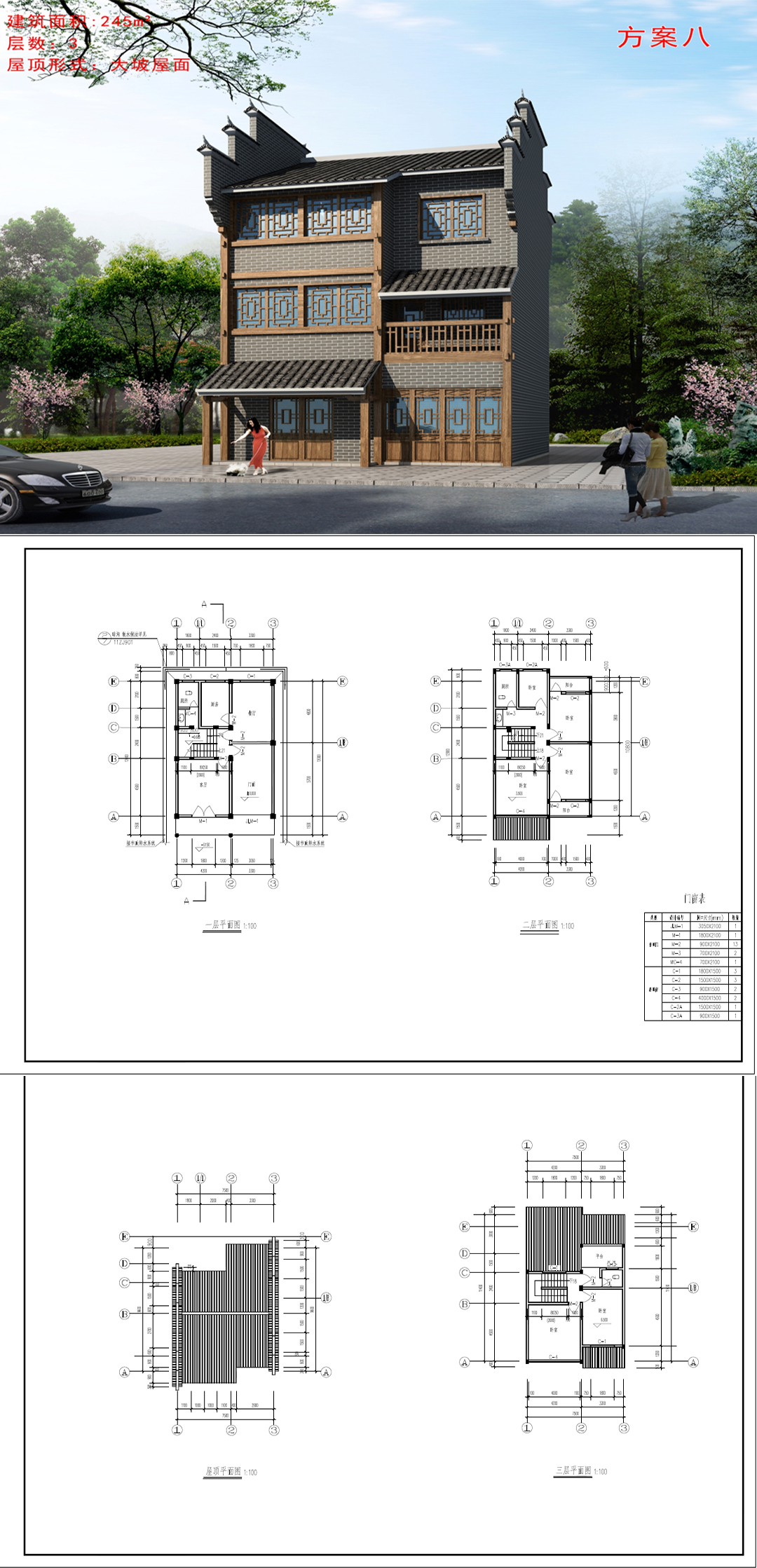

户型八
户型八建筑面积为245平方米，建筑结构形式为框架结构，建筑层数为三层。
本方案建筑立面主要以小青瓦和小青砖，仿古栏杆，吊金瓜马头墙，仿古门窗组成，充分体现地方特色，屋顶采用坡屋面。
本方案有6间卧室，1间客厅，1间餐厅，1间厨房，同时考虑到临街面设计一门面，2楼右侧设计了阳台。

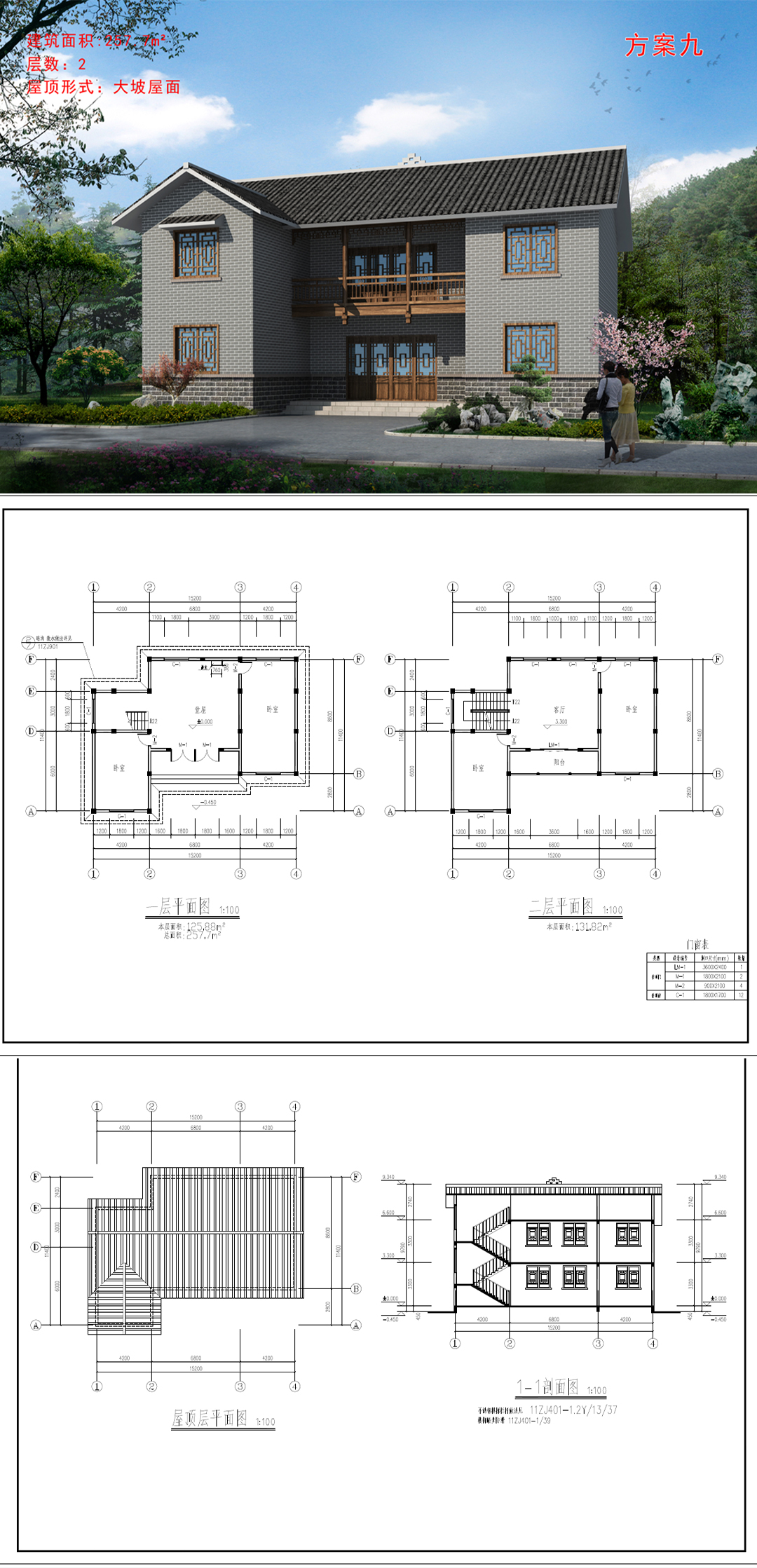

户型九
户型九建筑面积为257.7平方米，建筑结构形式为框架结构，建筑层次为2层建筑。
本方案建筑立面以小青瓦和小青砖，仿古栏杆，吊金瓜，仿古门窗等形式表现，充分体现地方特色；屋顶采用坡屋面。
本方案有4间卧室，2间客厅，1间厨房2间卫生间，内部充分利用了每一寸空间。

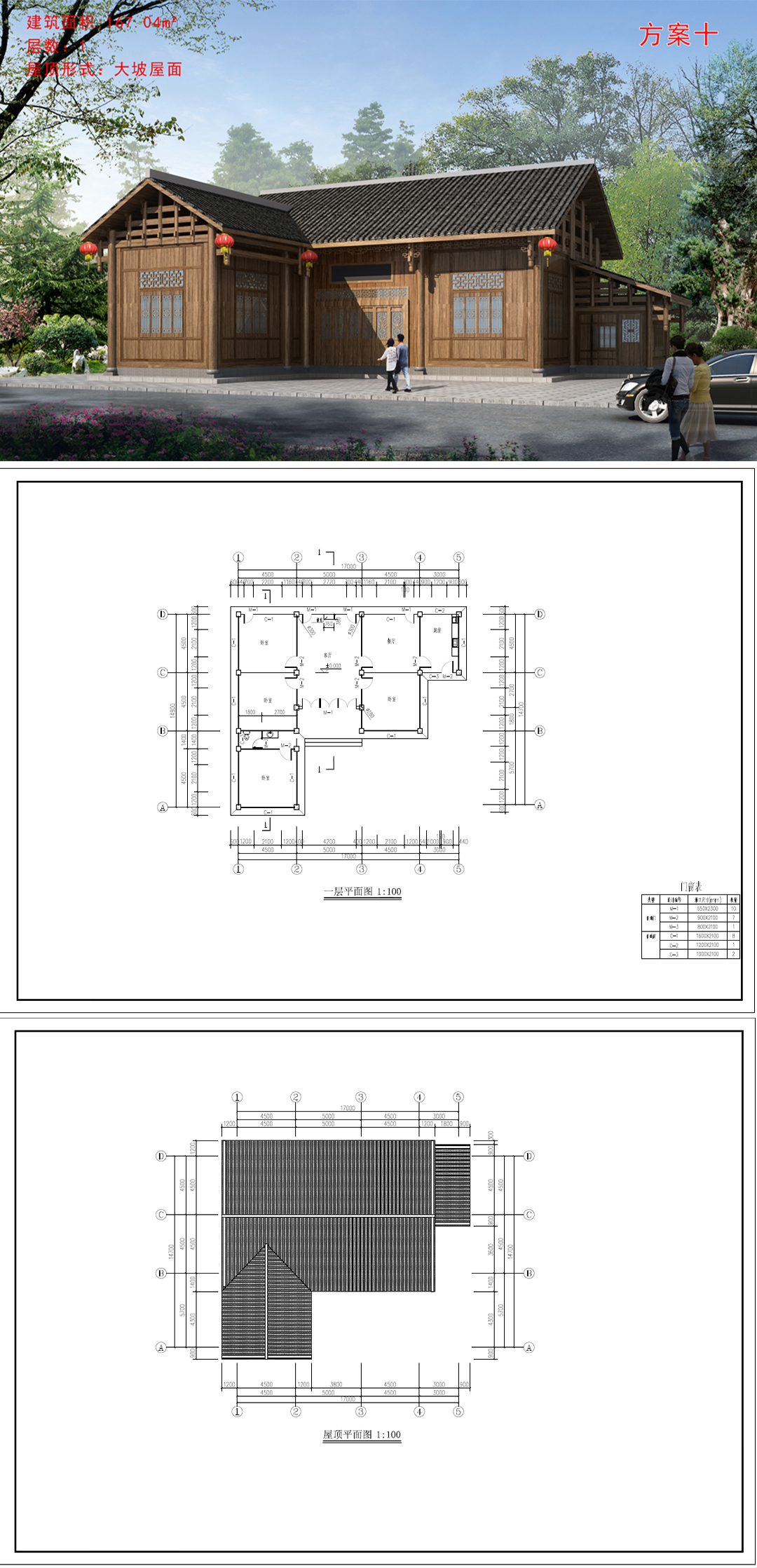

户型十
户型十建筑面积为167.04平方米，建筑结构形式为木结构，建筑层数为一层建筑。
本方案建筑立面以小青瓦和小青砖，吊金瓜，仿古门窗为主要组成形式，充分体现地方特色，屋顶采用坡屋面，本建筑有4间卧室，1间客厅，1间厨房1间卫生间。建筑整体采用地方特色。内部充分利用了每一寸空间。
详细设计图纸请下载文末附件（公益项目，请勿用于商业用途）
